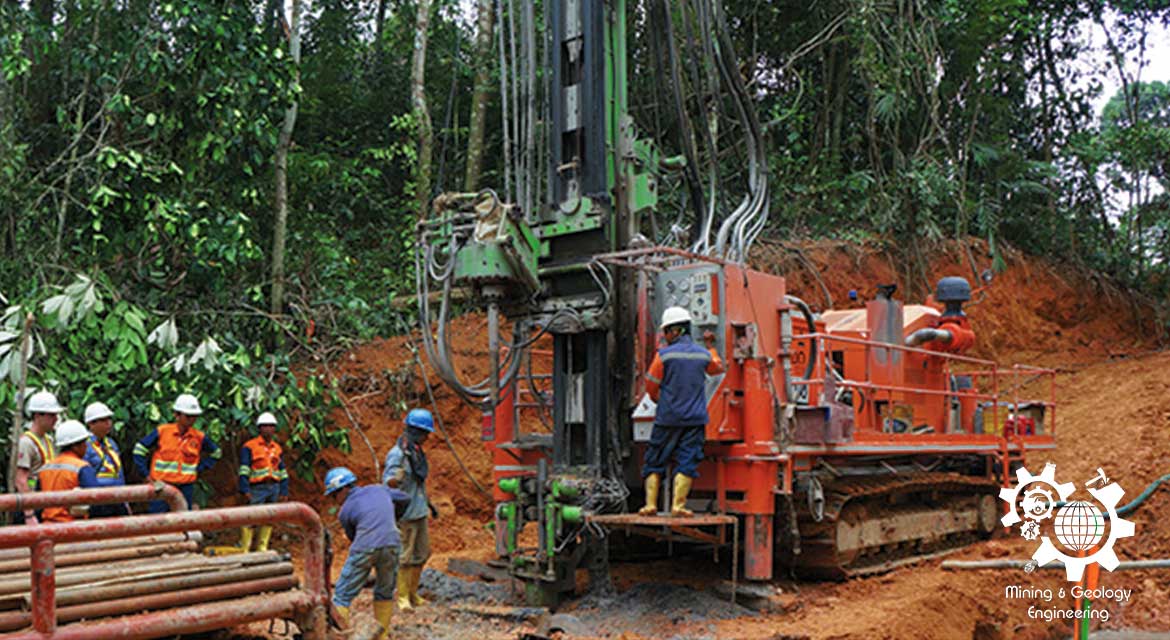

دستگاه های حفاری اکتشافی

دستگاه‌های حفاری بسته به اهداف مورد نظر در کار متنوع هستند و به‌طور کلی با توجه به تنوع در روش‌های حفر چاه‌های حفاری حدود ۹ مدل از این دستگاه‌ها توسط شرکت‌های سازنده تولید می‌شوند که از آنها در حفاری‌های چاه آب، نفت، مطالعات ژئوتکنیکی، حفر چاه‌های انفجاری و مطالعات اکتشافی معادن استفاده می‌‌کنند.

اکثر این دستگاه‌ها در حین حفاری سنگ‌های مسیر را خرد کرده و خرده‌ سنگ‌ها از دهانه چاه خارج می‌‌شوند (Percussion Drills) و در برخی از مدل‌ها نیز سنگ‌های مسیر چاه سالم و با خردشدگی کم از چاه خارج می‌شوند (Core Drills).



در چند دهه گذشته حفاری‌های اکتشافی با دستگاه‌های مغزه‌گیری (Core Drill Rigs) انجام می‌گرفته و عدم به‌کارگیری دستگاه‌های نوع Percussion به دو دلیل اختلاط خرده سنگ‌های خروجی با سنگ دیواره چاه و عدم امکان بررسی‌های سنگ‌شناسی و دیگر مطالعات بر روی خرده سنگ‌های خروجی بوده است. در اینجا به آخرین روش‌های مورد استفاده در حفاری اکتشافی اشاره می‌شود



۱- حفاری اکتشافی به روش RC

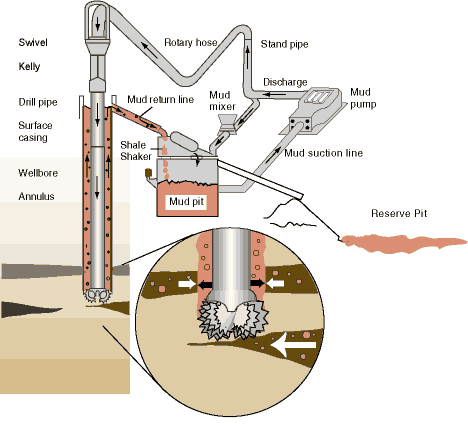

این روش در سال‌های اخیر به ‌تدریج جای خود را در حفاری‌های اکتشافی ذخایر معدنی باز کرده است. در این روش برای عدم اختلاط خرده‌ سنگ‌های خروجی با ریزش‌های دیواره چاه، خرده سنگ‌ها با فشار هوا و یا آب از فضای بین دو لوله به بیرون رانده شده و تماس با دیواره چاه نخواهند داشت، در مدل دیگری از این دستگاه‌ها هوای فشرده و یا آب از فضای بین دو لوله وارد چاه شده و خرده سنگ‌ها از فضای لوله مرکزی به بیرون از چاه هدایت می‌شوند و بنابراین هیچ نوع آلودگی با سنگ‌های دیواره چاه ایجاد نمی‌شود.

هم‌اینک بیش از نیمی از حفـــاری‌های اکتشافی در دنیــــا تـــوسط دستگاه‌های، (Reverse Circulation Drilling) RC انجام می‌یابد، سرعت زیاد و هزینه کمتر از جمله مزیت‌های عمده این نوع دستگاه‌ها نسبت به دستگاه‌های مغزه‌گیری است و در هر پروژه اکتشافی جهت شناخت اولیه و سریع از ذخیره معدنی می‌توان حفاری را با این روش آغاز کرد.
درحال حاضر در پروژه‌های اکتشافی به‌منظور ایجاد سرعت و کم کردن هزینه‌های حفاری بیش از نیمی از چاه‌ها را با دستگاه‌های RC و بخش دیگر را با دستگاه‌های مغزه‌گیری حفر می‌‌کنند.

البته این روش معایبی نیز دارد مثلا در صورت افت و کم بودن فشار هوا ممکن است کانی‌های سنگین نظیر طلا به ته چاه سقوط کنند و یا اینکه در صورتی که کانی‌سازی در درزه‌های ریز باشد احتمال خروج کانه‌ها از خرده سنگ‌ها و سقوط آنها در چاه وجود دارد در حال حاضر حفاری RC تا عمق ۵۰۰ متر نیز امکان‌پذیر است.

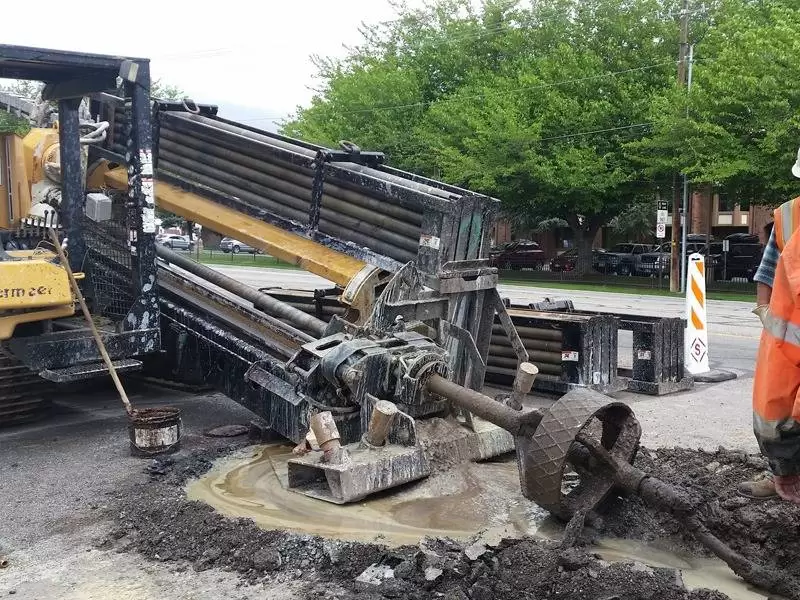

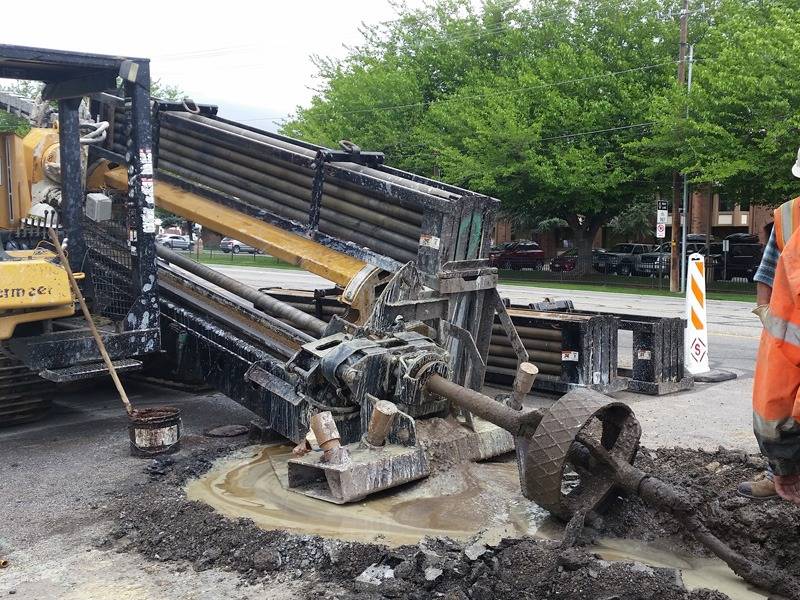

۲- حفاری چند جهتی و یا Directional Drilling Core

در این نوع روش حفاری پس از حفر کردن یک چاه در عمق مشخصی از چاه مذکور با توجه به اهداف موردنظر می‌توان چاه‌های انحرافی دیگری حفر کرد و بنابراین با این روش صرفه‌جویی زیادی در زمان و هزینه حفاری خواهد شد این روش در چند سال اخیر ابداع شده و هنوز به‌صورت گسترده در پروژه‌های اکتشافی در سطح جهان استفاده نمی‌شود و برای ذخایر لایه‌ای و یا رگه‌ای کاربرد بیشتری دارد در این روش جهت کنترل کردن جهت حفاری در عمق از انواع ابزارهای جانبی در دستگاه حفاری استفاده می‌شود و از جمله مهمترین آنها Steerable Core Barrels است در حال حاضر با این روش چاه‌های تا عمق ۷۰۰ متر را می‌توان حفر کرد.

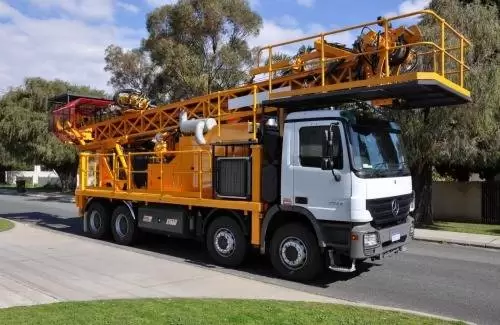

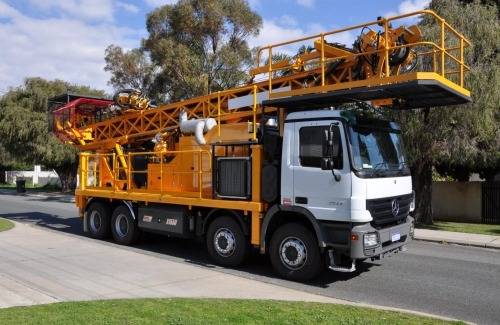

3- دستگاه‌های حفاری چند منظوره (Multipurpose Drill Rigs)

این دستگاه‌ها که معمولا برروی تراک نصب می‌گردند، بنابه اهداف مور نظر حفاری ساخته می‌شوند و در پروژه‌های اکتشافی که دو روش حفاری و یا بیشتر مدنظر است به‌کار می‌رونـد. متــداول‌ترین آنها دستگاه‌های حفــاری مغزه‌گیری المــاسه (Diamond Core Drilling) و RC هستند که حفاری الماسه تا عمق ۱۳۰۰ متر و RC تا عمق ۴۰۰ متر را نیز با این‌گونه دستگاه‌ها می‌توان انجام داد. البته لازم به ذکر است که برخی از آخرین مدل‌های دستگاه‌های حفاری مغزه‌گیری تا عمق ۳ هزار متری را نیز حفر می‌کنند.



۴- دستگاه‌های حفاری خاص

جهت حفاری در مناطق صعب‌العبور و بدون راه دسترسی، دستگاه‌های حفاری ساخته شده که قطعات آن در عرض یک ساعت باز شده و قطعات آن را با هلیکوپتر به محل پروژه حمل می‌کنند و قطعات باز شده را در مدت کوتاهی می‌توان مونتاژ کرد، در مراحل اولیه اکتشاف از دستگاه‌های مغزه‌گیری پرتابل نیز می‌توان استفاده کرد که دستگاه‌های سبکی بوده و تا عمق ۱۰۰ متر را حفاری می‌‌کنند این دستگاه‌ها را با هلیکوپتر نیز حمل می‌‌کنند به این دستگاه‌ها Gopher گویند که کاربردهای مختلفی نیز دارند.
